Nun noch mehr Variabilität mit dem Allrounder unter den B-t-B-Steckverbindern




In Zeiten zunehmender Miniaturisierung ist maximale Flexibilität im Elektronikdesign gefragter denn je. Gerade und gewinkelte Steckverbinder in diversen Polzahlen und Bauhöhen ermölgichen dabei unterschiedliche Leiterplattenverbindungen. Die Produktgruppe Zero8 der Firma ept gilt als der Allrounder unter den Steckverbindern – und ist jetzt um eine weiter Bauhöhe reicher geworden.

Maximale Flexibilität

Die vier verschiedenen Höhenprofile der Zero8-Familie ermöglichen Leiterplattenabstände zwischen 6 und 21 mm. Für den Entwickler bedeutet die neu hinzugekommene Bauhöhe des Socket im „high-profile“ nun noch mehr Flexibilität und die Möglichkeit, mit diesem Steckverbinder im Raster 0,8 mm den Bauraum optimal zu nutzen. So können auch größere Leiterplatten-Distanzen überbrückt werden, wie sie beispielsweise durch Kondensatoren oder Induktivitäten bei Frequenzumrichtern entstehen.  Beide Steckerhälften, Plug und Socket, sind sowohl gerade als auch gewinkelt verfügbar und ermöglichen somit horizontale, vertikale sowie Mezzaninverbindungen. Zudem sind sie in verschiedenen Polzahlen von 12- bis 80-polig erhältlich und bilden somit den gesamten Variantenreichtum ab, wobei alle Stecker untereinander steckkompatibel und frei kombinierbar sind.

Highspeed ohne Qualitätsverluste

Simulationen mit dem Steckverbindersystem zeigen außerdem, dass sämtliche Stecker der Zero8-Familie eine ausgezeichnete Signalintegrität aufweisen und bei 16 Gbit/s bestens geeignet sind für PCIe 4.0 und Industrial Ethernet. durch die optionale EMV-Schirmung garantiert der geschirmte Zero8 darüber hinaus einem Highspeed-Signalfluss ohne Qualitätsverluste.

ept, zero8, B-t-B Steckverbinder, Steckverbinder
ept, zero8, B-t-B Steckverbinder, Steckverbinder

Miniaturisiert und robust

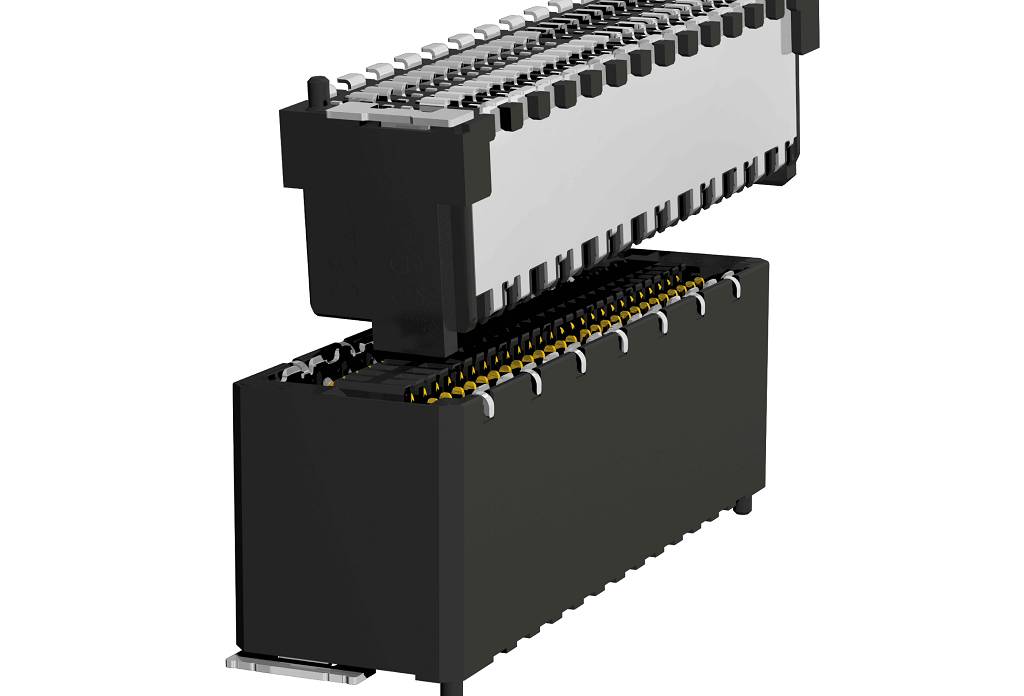

Viele Steckverbinder nehmen bereits bei der Installation Schaden, da beispielsweise außenliegende Kontakte berührt oder die Steckerhälften versehentlich verkehrt herum gesteckt werden. Beim Zero8 sind solche Beschädigungen ausgeschlossen. Grund hierfür sind unter anderem die gemäß dem Koshiri-Prinzip geschützten, innenliegenden Kontakte und Einführungsschrägen am Rand des Isolierkörpers. Plug und Socket können zudem eine gegenseitige Verschiebung von bis zu 0,4 mm im Betrieb tolerieren. Das ermöglicht Freiheiten in der Toleranzbetrachtung einer Anwendung und bietet die Möglichkeit, mehrere Steckverbinderpaarungen auf einer Leiterplatte zu platzieren, ohne Verluste der Kontaktsicherheit zu riskieren. Diese bleibt darüber hinaus selbst bei Vibration und Schock stabil – dank der innovativen ScaleX-Anschlusstechnologie.

ept, zero8, B-t-B Steckverbinder, Steckverbinder

Zero8 – Zero Limits

Wer bei seiner Anwendung auf ein skalierbares Steckverbindersystem setzt, umgeht demnach nicht nur zeit- und kostenintensive Freigabeschleifen, sondern erhält mit dem Zero8 darüber hinaus maximale Variabilität und damit maximale Freiheit in seinem Elektronikdesign.
